Инструментальное производство

Инструментальное производство АО «Петербургский тракторный завод» — современное высокотехнологичное подразделение, специализирующееся на изготовлении специального режущего, мерительного и технологического инструмента для предприятий машиностроения и промышленности.

Производственная база цеха 260 оснащена современным оборудованием — от универсальных станков до высокоточных комплексов с ЧПУ ведущих мировых производителей. Это позволяет выпускать инструмент высокой точности как по ГОСТ, так и по индивидуальным чертежам заказчика.

Предприятие изготавливает:

протяжки и прошивки различных типов;
червячные фрезы для зубчатых и шлицевых зацеплений;
осевой и насадной инструмент;
оправки и калибры;
специальный инструмент сложного профиля;
высокоточные червяки и резцы.

Производственные возможности позволяют выпускать инструмент диаметром до 200 мм и длиной до 1600 мм с применением быстрорежущих и инструментальных сталей различных марок, включая порошковые стали. Работы выполняются на высокоточном оборудовании SMP (Франция), Primero Machine (Тайвань) и GRINDEX (Сербия), обеспечивающем высокую точность обработки и качество поверхности.

Инструментальное производство ПТЗ выполняет:

проектирование специального инструмента;
изготовление инструмента по техническому заданию заказчика;
термообработку сталей;
заточку и шлифовку режущего инструмента.

Преимущества сотрудничества:

современное высокоточное оборудование;
полный контроль качества на всех этапах производства;
изготовление сложного специального инструмента;
соблюдение сроков выполнения заказов;
высококвалифицированный персонал и большой производственный опыт.

Характеристики выпускаемой продукции

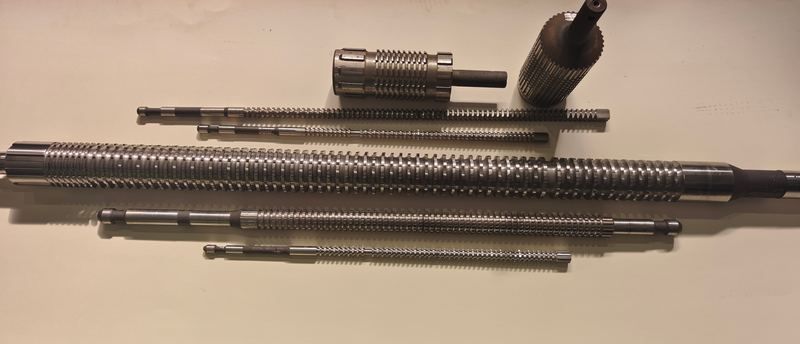

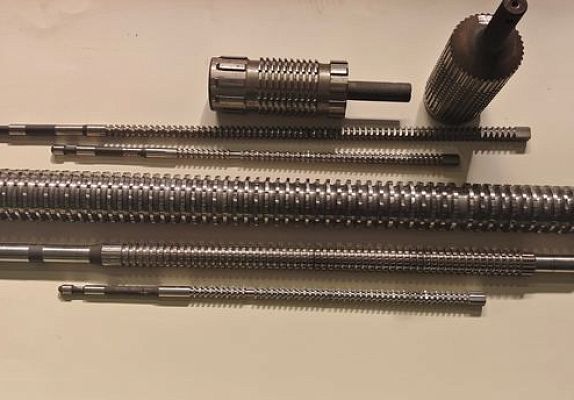

Протяжки и прошивки:

круглые протяжки
шлицевые прямобочные протяжки ГОСТ 25969…25974-83, а также специальные протяжки по чертежам заказчика для прямобочных шлицевых зацеплений
шлицевые эвольвентные протяжки ГОСТ 25158...25160-82, а также специальные протяжки по чертежам заказчика для эвольветных зацеплений (модуль от 0,6 до 8)
острошлицевые протяжки
многогранные протяжки (квадратные, шестигранные и т.д.)
круглые протяжки с нестандартным профилем
прошивки разных типов

Основные параметры проятяжек и прошивок:

Минимальный диаметр протяжек - 10мм
Максимальный диаметр протяжек - 200 мм
Максимальная длина инструмента - 1600 мм
Материал протяжек/прошивок: быстрорежущие стали всех марок, другие инструментальные стали (9ХВГ, У8А и др).

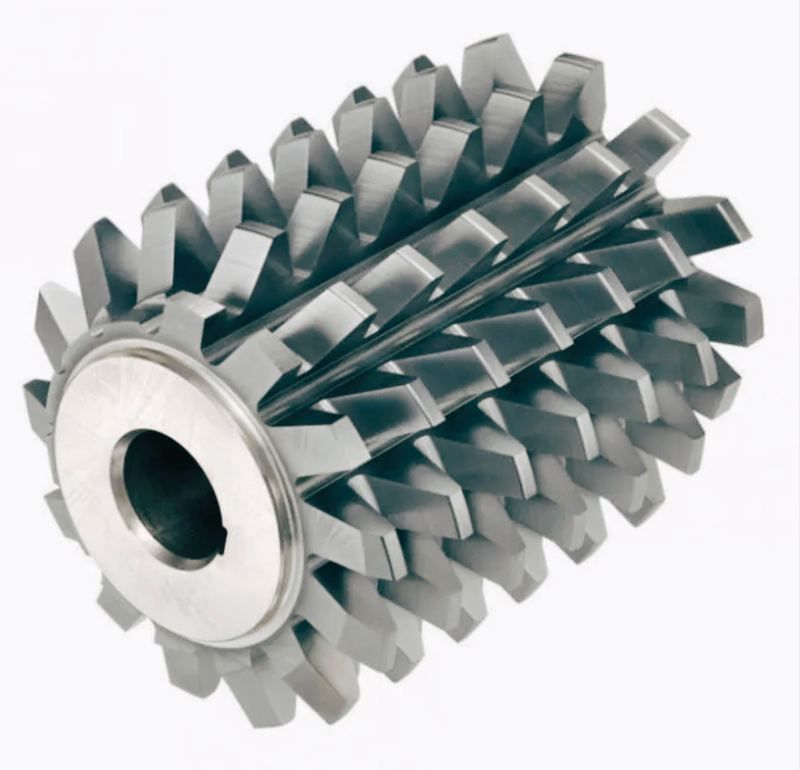

Фрезы червячные:

для эвольвентных зацеплений по ГОСТ 9324-80 с углом профиля 20 градусов, в том числе специальные по чертежам заказчика, модулем от 0,8 до 16, классов точности АА, А, В, С, Д
для эвольвентных шлицевых зацеплений по ГОСТ 6033-80, с углом профиля 30 градусов, по ГОСТ и специальные, модулем от 0,8 до 12, классов точности А, В, С, Д.
для нестандартных зацеплений с иным углом профиля от 10 до 45 градусов
червячные фрезы для нарезки червячных колес, в том числе многозаходные с углом подъема до 40 градусов, хвостовые и насадные, модуль от 0,8 до 14.
червячные фрезы для нарезания звездочек (зацепления Новикова и др.)
червячные фрезы для нарезания прямобочных шлицевых валов ГОСТ 8027-86, а также специальные для любых типоразмеров шлицевого соединения

Основные параметры фрез:

Минимальный диаметр фрезы 20 мм, максимальный 212 мм.
Материал фрезы: Сталь Р6М5, Р18, F390 (порошковые быстрорежущие стали)

Осевой (концевой) и насадной инструмент:

развертки, зенкера, сверла, зенковки, специальные и стандартные диаметром от 6 до 150 мм, с напайными пластинами твердого сплава и быстрорежущие.
фрезы насадные, торцевые, концевые, двух и трехсторонние, специальные и стандартные, диаметром от 6 до 200 мм.

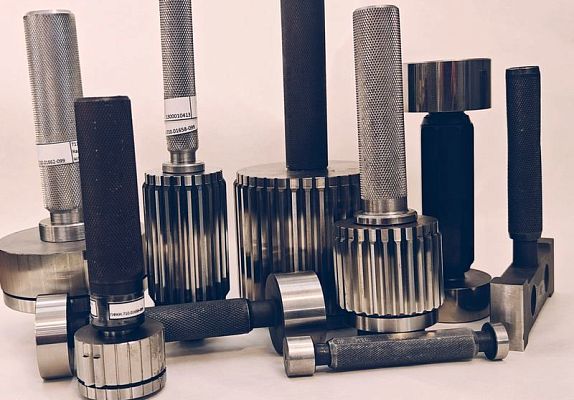

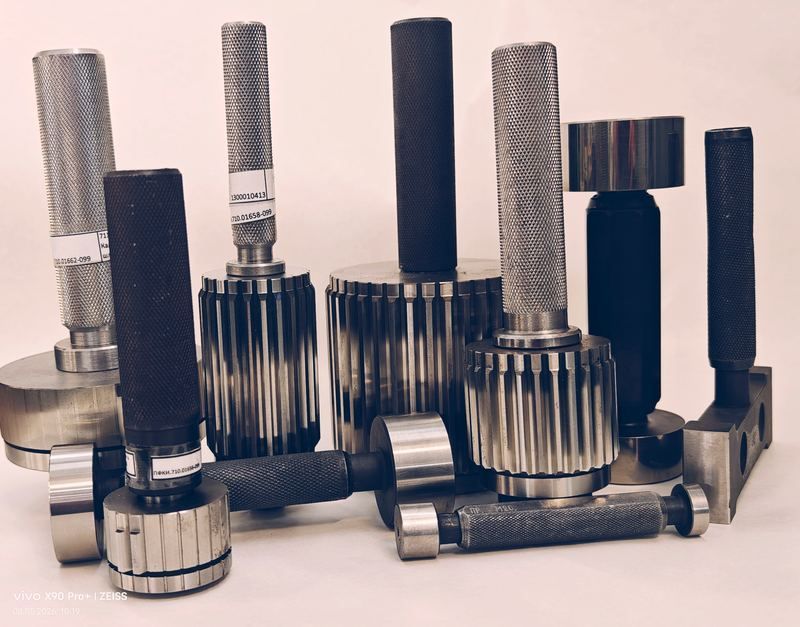

Оправки, калибры:

оправки гладкие, конусные специальные по чертежам заказчика, диаметром от 5 до 200 мм.
калибры-пробки гладкие от 5 до 200мм.
калибры-пробки шлицевые комплексные от 20 до 200 мм.
конусные калибры пробки и втулки.

Прочий инструмент:

фрезы всех типов с нестандартным затылованным профилем
резцы всех типов из быстрорежущих сталей и с напайными пластинами твердого сплава
высокоточные червяки для червячных пар

Услуги:

термообработка сталей в соляных ваннах (в защитной среде).
заточка и шлифовка инструмента (фрезы, протяжки, долбяки, концевой инструмет)
проектирование специального сложнорежущего инструмента

Наше ключевое оборудование

Шлифовка и заточка инструмента производится на новейшем высокоточном оборудовании:

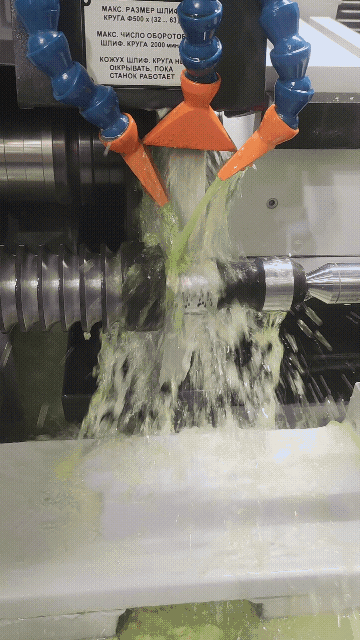

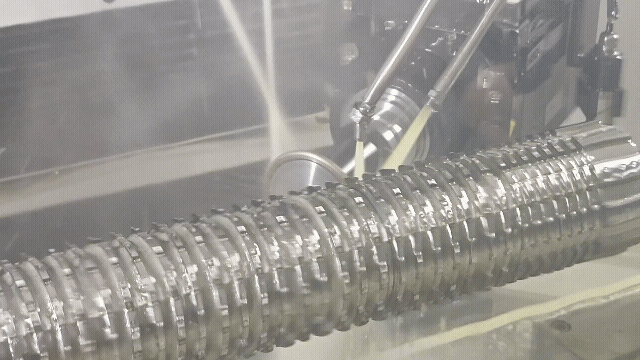

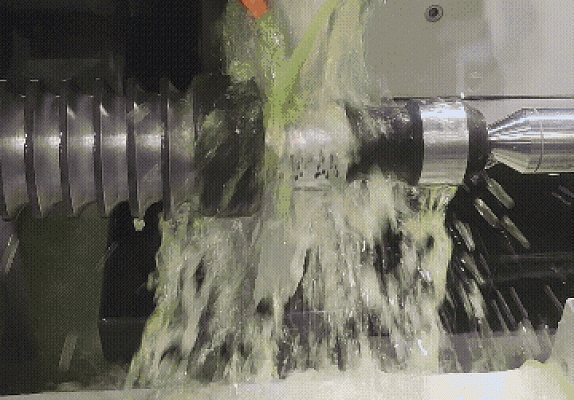

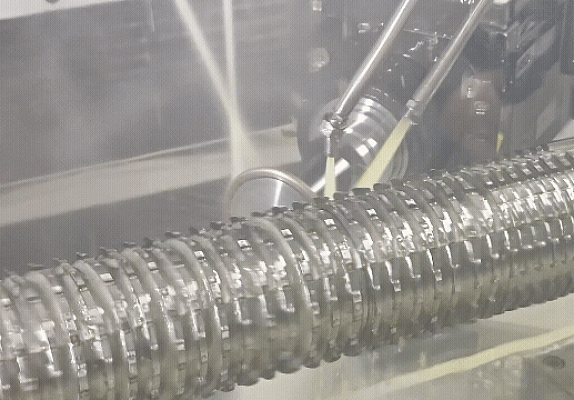

Станок для шлифовки и заточки протяжек: модель СА7 производство «SMP» (Франция) Система ЧПУ: NUM, мод. LEXIUM;ПО NUMAFFUT+: функция EASY GRIND

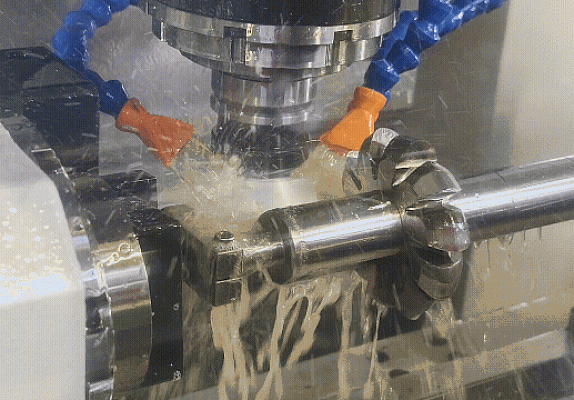

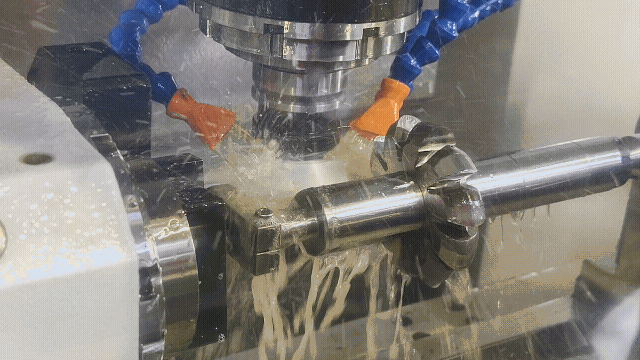

Заточной станок для червячных фрез: модель LSM-A6+ производство «Primero Machine» (Тайвань). Точность и шероховатость заточки однозаходных червячных фрез класс ААА;
Круглошлифовальный станок повышенной точности: модель BSC-2000 PLC производство «GRINDEX» (Сербия). Шлифовка деталей: Ø до300 мм; L до 2000 мм; масса до 300 кг.

Контакты для связи

Начальник инструментального цеха	Невзоров Дмитрий Алексеевич +79533757097
Главный специалист по инструменту и оснастке	Малеев Владимир Владимирович +79817964099
Приём заявок	Тел.: +7(812)647-64-94 E-mail:instrument@sptz.kzgroup.ru
Почтовый адрес	198097, Россия, г. Санкт-Петербург, проспект Стачек, д.47
