Агронавигация и автопилот на поле: как это работает на практике

Когда механизатор ведет трактор по полю «на глаз», неизбежно возникают перекрытия и пропуски проходов. В зависимости от условий работы, конфигурации поля и опыта оператора перекрытия могут достигать 5–15% площади. Это означает дополнительные затраты на семена, удобрения, средства защиты растений и топливо. Агронавигационные системы позволяют существенно сократить такие потери: трактор движется по точно заданной траектории, а оператор контролирует процесс, а не удерживает машину на курсе вручную. Разберем, как устроен автопилот для трактора, какую точность он обеспечивает и за счет чего окупается в хозяйстве.

Что такое агронавигатор и зачем он нужен хозяйству

Если объяснять простыми словами, агронавигатор — это бортовой прибор с экраном, который принимает сигналы спутниковой навигации, строит на карте поля рабочие линии и помогает оператору вести трактор так, чтобы каждый проход располагался максимально точно относительно предыдущего. Самые простые системы работают как подсказчик курса: показывают направление движения на экране, а механизатор самостоятельно подруливает. Более совершенные комплексы оснащаются автопилотом и берут управление рулевым механизмом на себя.

Хозяйству агронавигатор нужен по нескольким причинам. Во-первых, он позволяет уменьшить перекрытия и пропуски при выполнении полевых операций. Во-вторых, помогает более рационально расходовать топливо, семена, удобрения и средства защиты растений. В-третьих, дает возможность эффективно работать в условиях плохой видимости и в ночное время, когда качество вождения уже не зависит от усталости механизатора или видимости следов предыдущего прохода.

Как работает автопилот для трактора: принцип и оборудование

Если упростить, автопилот для трактора представляет собой комплекс из трех основных элементов: спутникового приемника, бортового контроллера и исполнительного механизма рулевого управления. Приемник определяет местоположение машины, контроллер сравнивает его с заданной траекторией движения и рассчитывает необходимые корректировки курса, а исполнительный механизм передает эти команды на рулевое управление.

Спутниковый приемник, контроллер и привод руля

Спутниковый приемник на крыше кабины принимает сигналы глобальных навигационных спутниковых систем (ГНСС), включая GPS, ГЛОНАСС, Galileo и BeiDou. Чем больше спутников доступно приемнику одновременно, тем стабильнее и надежнее работает система в сложных условиях рельефа, возле лесополос и других объектов, ограничивающих обзор небосвода.

Контроллер является вычислительным центром системы. В него загружаются контуры поля, параметры рабочего орудия и настройки технологической операции. На основе этих данных контроллер строит траектории движения и в режиме реального времени удерживает трактор на заданном курсе.

Исполнительный механизм может быть реализован двумя способами. Первый вариант — подруливающий электромотор, который устанавливается на рулевую колонку и вращает рулевое колесо подобно действиям оператора. Такое решение подходит для большинства существующих тракторов. Второй вариант — гидравлический автопилот, интегрированный в рулевую систему машины. Он обеспечивает более высокую точность управления, но требует совместимости с гидравлической системой трактора.

Точность вождения: от метров до сантиметров

Точность движения зависит от типа навигационного сигнала и используемых поправок.

Базовый спутниковый сигнал без дифференциальной коррекции обычно обеспечивает точность порядка 1–3 м. Для ряда операций этого достаточно, однако для высокоточного посева и внесения материалов такой точности недостаточно.

Использование дифференциальных поправок позволяет повысить точность до 10–30 см. Такой уровень является оптимальным для большинства хозяйств и обеспечивает хороший баланс между стоимостью системы и получаемым эффектом.

Максимальную точность обеспечивает технология RTK. Поправки могут поступать как от собственной базовой станции хозяйства, так и от сети референцных станций через мобильную связь. В этом режиме точность движения достигает 2–3 см, что позволяет эффективно выполнять посев, междурядную обработку, опрыскивание и другие операции, требующие высокой повторяемости проходов.

Система параллельного вождения в работе: что видит оператор

В кабине система параллельного вождения обычно выглядит как терминал с сенсорным экраном. На дисплее отображаются границы поля, текущее положение трактора, пройденные участки и рабочие линии движения. Оператор постоянно видит, насколько точно выполняется технологическая операция и какое положение занимает агрегат относительно заданной траектории.

Прокладка линий и ведение по курсу

Перед началом работы оператор задает первую линию движения. Это можно сделать путем записи фактического прохода по полю либо на основании заранее подготовленной карты и координат.

После построения базовой линии система автоматически формирует параллельные проходы с учетом ширины захвата агрегата и заданного технологического перекрытия. Например, если ширина захвата сеялки составляет четыре метра, контроллер рассчитает оптимальное расстояние между соседними проходами с учетом настроек конкретной операции.

Во время работы автопилот удерживает трактор на расчетной траектории. На разворотных полосах дальнейшее поведение зависит от уровня автоматизации системы: одни комплексы передают управление оператору, другие способны выполнять автоматические развороты и самостоятельно выводить трактор на следующий проход.

Без навигации механизаторы обычно закладывают дополнительный запас на перекрытие, величина которого зависит от ширины захвата агрегата, конфигурации поля и условий работы. Использование автопилота позволяет сократить перекрытия до минимальных значений и повысить эффективность обработки.

Ночная работа и снижение нагрузки на механизатора

Ночная работа является одним из наиболее показательных примеров эффективности агронавигации. В темное время суток механизатору сложнее ориентироваться по следам предыдущих проходов, поэтому вероятность перекрытий и пропусков возрастает.

Автопилот устраняет эту проблему: трактор продолжает двигаться по заданной линии независимо от освещенности и видимости. Это позволяет поддерживать одинаковое качество работы как днем, так и ночью.

Не менее важным преимуществом является снижение нагрузки на механизатора. Во время длительных смен оператору не требуется постоянно контролировать прямолинейность движения, благодаря чему больше внимания можно уделять работе агрегата, контролю технологических параметров и общему состоянию техники.

Точное земледелие и автопилот: экономический эффект для хозяйства

В технологиях точного земледелия автопилот является не только инструментом повышения комфорта работы, но и важным фактором экономической эффективности.

Основной эффект достигается за счет уменьшения перекрытий и пропусков. Снижается перерасход семян, удобрений и средств защиты растений, а качество выполнения технологических операций становится более стабильным.

Дополнительная экономия достигается за счет сокращения лишних проходов по полю. По данным производителей систем автоматического вождения и практическому опыту хозяйств, снижение расхода топлива обычно составляет 3–10% благодаря более рациональной траектории движения и уменьшению перекрытий.

Еще одним преимуществом становится рост производительности. Автопилот позволяет эффективнее использовать рабочее время, упрощает работу в ночные смены и снижает зависимость результата от квалификации конкретного оператора. Для крупных хозяйств с большими площадями это может оказывать существенное влияние на соблюдение агротехнологических сроков.

На что смотреть при выборе агронавигационной системы

Подход к выбору зависит от масштабов хозяйства, видов выполняемых работ и требований к точности.

При сравнении различных решений стоит обратить внимание на следующие параметры:

• требуемая точность позиционирования — метровая, дециметровая или сантиметровая RTK;

• совместимость с существующим парком техники;

• тип используемых поправок и доступность сервисов коррекции в регионе;

• возможность интеграции с посевными комплексами, опрыскивателями и другими агрегатами;

• функции картирования, хранения данных и телематики;

• наличие сервисной поддержки и обучения операторов.

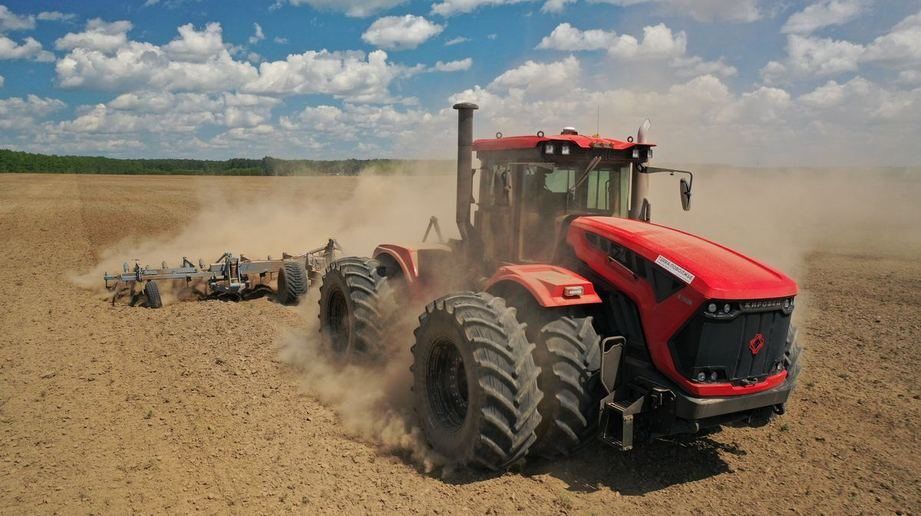

Для современных тракторов КИРОВЕЦ доступны системы автоматического вождения - два поколения систем КИРОВЕЦ-Агропилот - и телематического мониторинга КИРОВЕЦ-Агромонитор, интегрированные с электронной архитектурой машины еще на этапе производства. Для уже эксплуатируемой техники могут использоваться как универсальные системы с подруливающим мотором, так и специализированные комплекты модернизации.

Как правило, наибольший экономический эффект системы автоматического вождения обеспечивают в хозяйствах с большими площадями и значительным объемом посевных, опрыскивательных и уборочных работ. Однако даже на сравнительно небольших предприятиях агронавигация позволяет повысить качество выполнения операций и получить объективные данные для оценки эффективности использования техники. Для многих хозяйств разумным первым шагом становится внедрение системы параллельного вождения на одном тракторе с последующей оценкой экономического эффекта на собственных полях.
